結構特點
超級水力控制閥一般分為隔膜型和活塞型兩大類，兩者工作原理相同，由一個主閥及其外裝導閥、調節閥、導管和壓力表等組合而成并配合使用目的、功能及場所不同而演變成多功能水泵控制閥、水力(遙控)浮球閥、減壓閥、安全泄壓閥、電動遙控閥等。
動作原理
多功能水泵控制閥通過一個雙控室膜片(活塞)控制室，利用液壓原理控制大閥瓣緩慢開啟和緩慢關閉或處于調節狀態。另外還可在閥蓋上安裝一個調節螺桿，從而可隨時設定閥門的最佳允許開度實現流量調節控制。

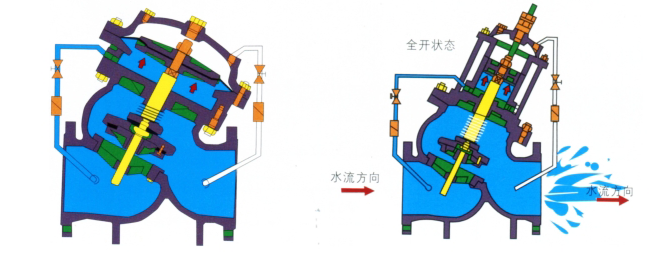

全開狀態
當水泵啟動后，出水壓力上升，水泵出水一方面產生推動在閥瓣打開的力，一方面進入控制室里膜片(活塞)的下腔。上腔的水與主閥出水口相連而泄掉，閥門在控制速度下緩慢開啟。

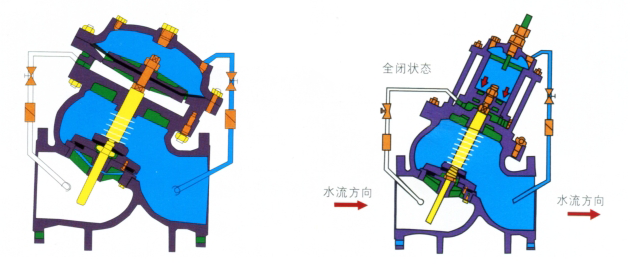

全閉狀態
當水泵停機后，閥門中介質流速降低，在接近于零時，與閥桿組件滑動配合的大閥瓣在自身重量的作用下迅速關閉，閥后壓力水進入控制室膜片(活塞)的上腔，并推動膜片(活塞)使固定在閥桿上的閥瓣緩慢關閉。

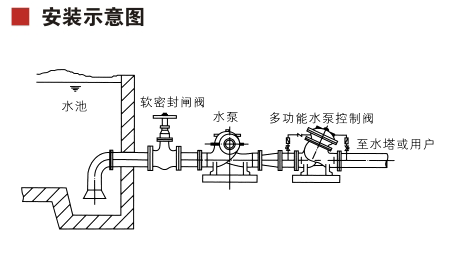

用于工礦、企業、高層建筑由水泵直接給排水系統中，具有截止閥、止回閥、電動閥和水錘消除器四種功能。尤其適用于配套自動化控制系統，無需電氣控制器和外接動力，按常規自動啟閉，具有速閉、緩閉及吸能腔三種防止和消除水錘的功能，能有效地提高系統安全可靠性。滿足系統工程設備自動化控制要求。
用途
安裝在給排水、建筑、石油、化工、煤氣(天然氣)、食品、醫藥、電站、核電等領域的取水、送水、潛水、污水泵房及石油、化工流體的輸送系統中，具有電動閥、止回閥和水錘消除器三種功能，能有效的提高系統安全可靠性，滿足系統工程設備自動化控制要求。
